3.5インチ液晶モジュール★320x480★ [M035C9486LB3]


https://www.aitendo.com/product/11138

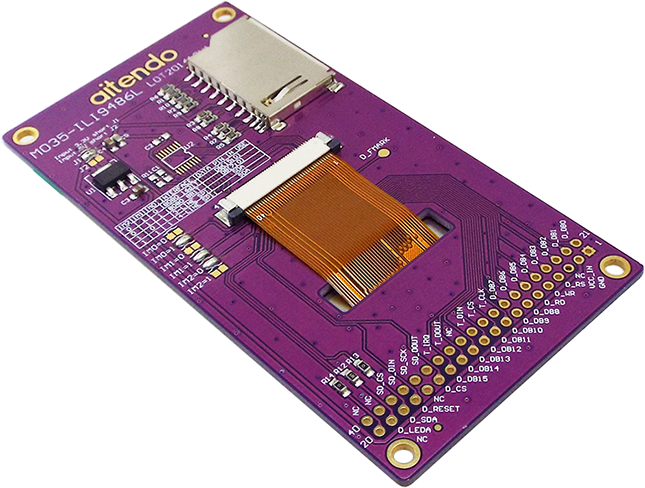

フル実装済み液晶モジュール、3.5インチTFT、320x480、3.3V電源レギュレータ搭載、信号インターフェース：SPI/8ビット/16ビットの3モード（基板ジャンパーIM0/IM1/IM2で設定）、接続インターフェース：2.54mmピッチ2x20Pスルーホール、SDカードソケット実装済み、動作電源：3.3Vか5V（基板ジャンパーJ1/J2で設定）、搭載コントローラチップ：ILI9486L、Application Note、液晶仕様書、回路図、ライブラリTFT_eSPI、基板寸法：105x56xmm、表記価格：1

https://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2015/M035/ILI9486L_DS_V006_20110511.pdf
http://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2015/M035/ILI9486AN_V0.6.pdf
https://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2015/M035/file/SX035HV005-9486L_V10-aitendo.pdf
https://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2015/M035/M035C9486LB3_sch_20141222.pdf
https://github.com/Bodmer/TFT_eSPI

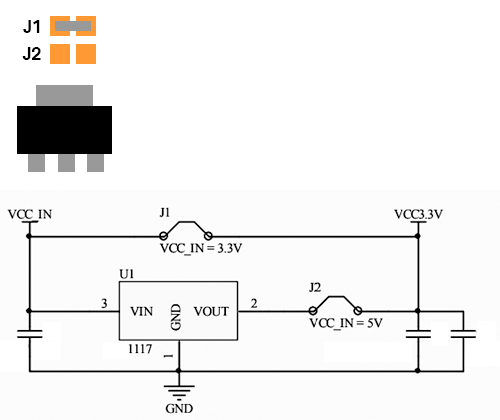

電源電圧を設定します。

J1をショット：VCC_IN＝3.3V
J1をオープン、J2をショット：VCC_IN＝5V
デフォルトはVCC_IN＝3.3Vとなっています。

信号モードの設定：0＝LOWレベル、1＝HIGHレベル

パラレル16ビット：IM0＝0/IM1＝1/IM2＝0
パラレル8ビット：IM0＝1/IM1＝1/IM2＝0
3線シリアル：IM0＝1/IM1＝0/IM2＝1
4線シリアル：IM0＝1/IM1＝1/IM2＝1
デフォルトはパラレル8ビットモードとなっています。
M035C9486LB3_jump (2).png

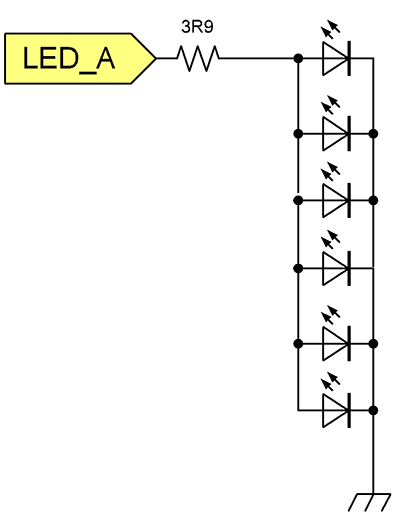

バックライト電源：LED_Aピンに3.3Vを入力します。

M035C9486LB3_bl (2).png

Arduino Mega + ライブラリUTFT.hにて動作を確認しております。

ジャンパー設定：J1を接続、J2がオープン（16ビットモード）

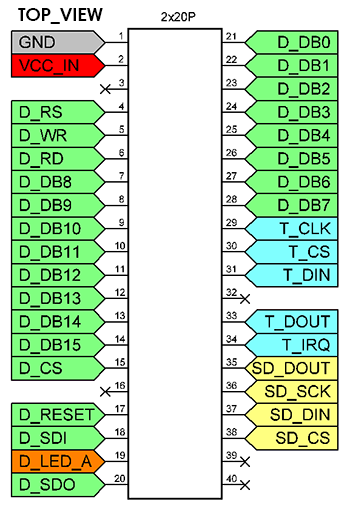

液晶基板側/Arduino Mega 2560

D_DB0〜D_DB7 / D37〜D30
D_DB8〜D_DB15 / D22〜D29
D_RS/D38
D_WR/D39
D_CS/D40
D_RST/D41
VCC_IN/5V
D_LEDA/3.3V
GND/GND

UTFT.h付属スケッチをご利用ください。
